久しぶりに、W1JR巻きでコモンモードフィルタを作っとく。(1)

弊日記にたびたび登場してきた、W1JR巻きのコモンモードフィルタ。
以前使っていたものをシャックに持ち込んでしまい、自宅在庫がなくなったので作った。
ご参考：W1JR type chokes - PA1M - Amateur Radio、「W1JR巻き」のルーツを探る。(1) - 駄目社員はむの日記

材料を用意する。(<100W、屋外常設・室内兼用)。

• フェライトコア デジットで投げ売りされていた灰色フェライトトロイダルコア*1を2個束ねた。
• M型コネクタ(メス角座) x2
• 同軸ケーブル 1.5D-QEVを2mほど。
• 樹脂ケース タカチの防水・防塵ケースBCAS080806G x1
• ネジ類(ステンレス製推奨) M3ナベネジ(15mmぐらい)x4、ナットx6、ラグ端子x2
• 二液混合エポキシ接着剤少々
• マスキングテープ少々

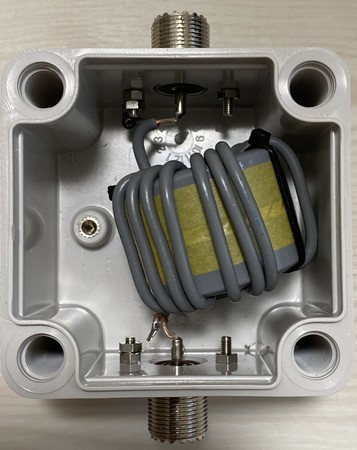

大体できた。

「7ターン→クロスオーバー→7T」を巻き付けてみた。

動作上は問題ないと思うが、いずれ検証。

早速リグの出口に挿し込んでおく。

特にネガティブな効果はない模様だが、SWRトレンドが変わった。
なにやらリグ周辺でトラブってたのかも。

*1:7個150円！
