とりあえず箱に入れよう。
そうすれば何かの拍子にぶっ壊さずにすむ。
シリコンハウスで200円で投げ売られてたテイシン電機「TB-31」というポリスチ製のモールドケースを使う。色はアイボリー。
とりあえずRCAで入出力、あと電源ジャック。再度動作を確認。これでパーツ代をケチって雑に作り、proof of conceptでけた。
蛇足。
プリアンプスルー切替はしたいので、リレーオンオフ回路とか適当に仕込んで、ひとまず配線。
写ってないですが、ユニバーサル基板の裏に小型２回路２接点リレーが収まってます。
配線はあとで整理したい。信号線は1.5D2Vで引き直そう。
nanoVNAで特性をちょいと確認。
さて、うまくNFBがかかってHFの+20dBブロードバンドプリアンプになっているだろうか？
入力に-20dBのATTを加えておく。
プリアンプオン。

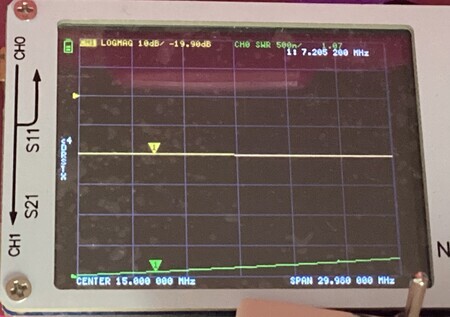

0-30MHzスパンでこんな感じ。
MF-HFにわたっては、ほぼほぼ+20dBのプリアンプになってます。

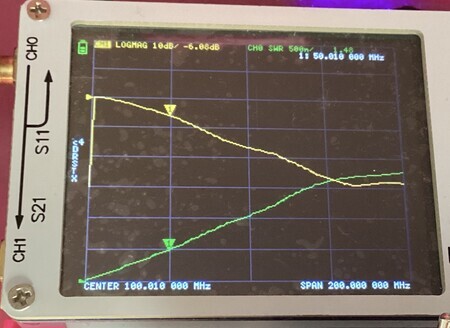

0-200MHzスパン。
さすがに100MHzでは増幅してないも同じだけど、50MHzで-6dBってことは、+14dBもあるじゃないか。NFBかけてもVHFまで元気に特性が伸びてる模様。超いい加減に作ってこれなら結構いけるんじゃないでしょうか。
