最適化。結局トロイダルコアに頼った。

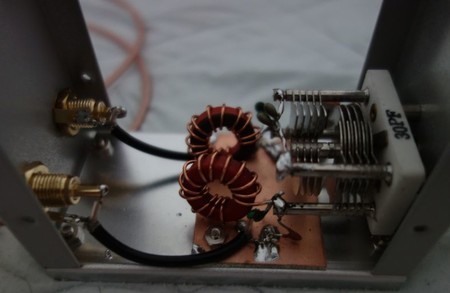

空芯コイルが危ういので、素直にT68-2(赤)で巻いたら、安定した。

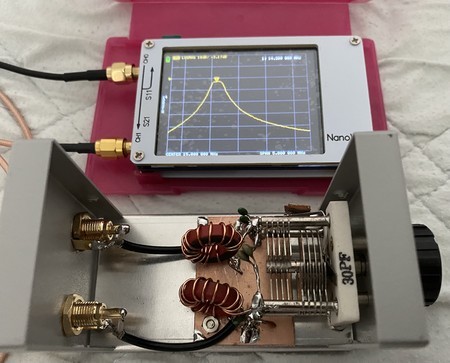

調整は、NanoVNAのお世話になる。
パチモン濫造しまくる深圳付近の連中のお陰で、僕ら一ユーザーは安くて便利なハードで特性評価可能。オープンソースだからって作者への利益還元もしない、クソ中華業者ドモに感謝だ。

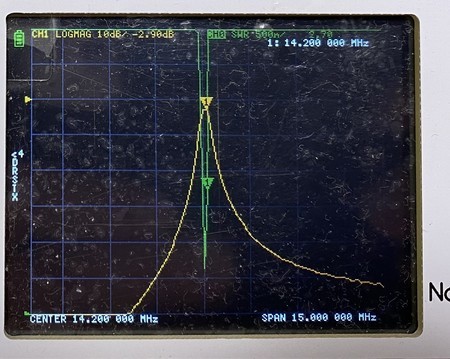

まずT68-2 14Tでテストしたら、想定通りパスバンドが低すぎた。13Tにへらしたら、大体バリコンを半分入れた(センター)あたりで14MHz付近にピークが来た。
その他、固定コンデンサの値はオリジナル通りでバッチリだった。
大体完成。

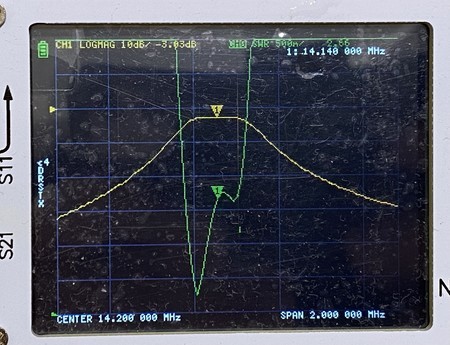

インサーションロス-3dB、パスバンド300kHz程度。
や、おそろしく設計通りだ。再現性いいにも程がある。
昔のアマチュア無線家は、自作したフィルター特性を評価できるでもなく、エイヤーで使っていたのだ。
今はリアルタイムかつグラフィカルに表示させながら、特性を追い込める。ホント、いい時代になった。
