万能竿H 二代目剛 630で7MHz 逆Lアンテナを組んでみた。

＃あるいは、バーチカルアンテナの理想と現実の話
今回のバーチカルアンテナ実験で目指しているのは、ローバンドからミッドバンドでDX向きな低打ち上げ角＋無指向性だ。
常設用とはいかないまでも、いざ必要な時にはごく短時間でバーチカルアンテナを展開出来るような、簡易で再現性あるアンテナシステムとしたい。

ひとまず、7MHzのバーチカルアンテナを組むことから実験を開始することにした、

アプローチは、逆L＋エレベーテッドラジアル。

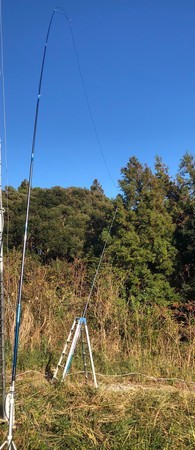

剛630(6.3m)では7MHzの1/4WLにはだいぶ長さが足りないが、古典的な逆L構成とし、エレメントの先の方を中空に浮かすことにした。

バーチカル本体のほかに剛630をもう1本用意して、エレメントの先っちょを受け取らせる。

せっかく手元に三脚があるので、エレベーテッドラジアルで実験してみた。

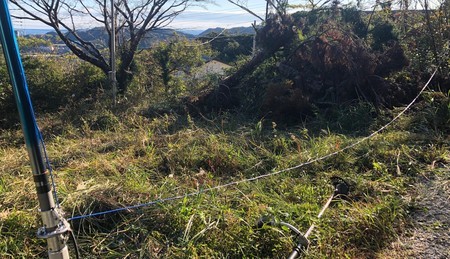

まずはラジアル1本。つまりL型GP状態だ。ラジアルの方向はひとまず南東、1mちょいの高さに、なるべく地面と平行に張った。
＃水平線まで見おろせるロケに展開された垂直系に、恩恵があるか知らんが。

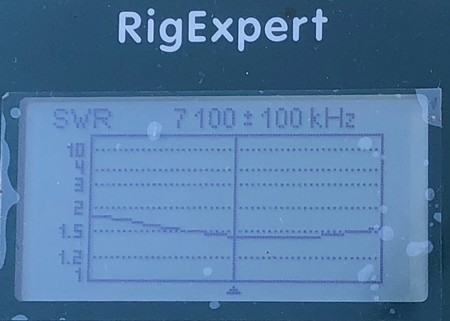

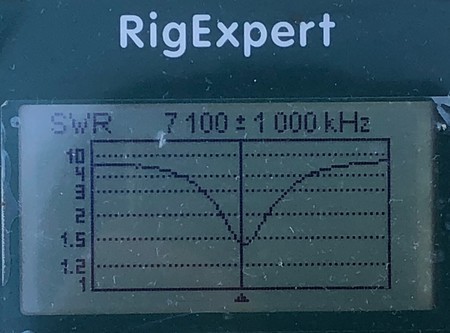

長めのエレメントからスタートし、アンテナアナライザを見ながらHOT/GNDエレメントを均等に削っていくと、大体イイカンジの所でSWRが下がった。

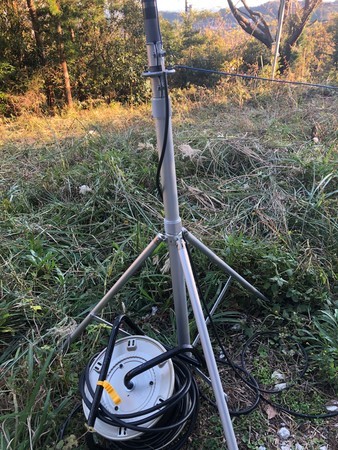

ああ、そういえば昔、こんな感じで電源ドラムをウェイトにしてアラキ社製三脚を立て、FPUで連続送信してたような・・・

使用感(受信のみ)

とりあえず受信側のみ試している。

総じてノイズレベルは多い。S2-3つ位のノイズは常時覚悟する必要がある。
国内の信号は総じて、八木のフロントよりS3以上落ちる上に、不感地帯が広い。
- まず1エリア内が聞こえない。
- 2, 7, 0エリア明らかに弱い。
- 6, 8少し弱い。
- 3～5エリアは十分強い。
- 以前、垂直偏波デルタループ(VPDL)でも打ち上げ角によるスキップゾーンを検証していたが、ここでも、低い打ち上げ角による国内スキップが推測される。*1
夜になると、VK/ZL、YBの信号は聞こえる。何故か北米方面が聞こえない。

とりあえず、それなりに受信できそうな感触だ。とはいえ我が所領ではやはり、垂直系のノイズに勝てないのか。
