JRC JST-135をFT8用に鍛え直す(3) シンプルに始めてみる。

ACCESSORY端子に最低限のものをつなぎこむ。

先日のリストから最低限必要なものを引っ張ってくると、

ピン	アサイン	コメント
1	-BK	GNDに落とすと送信
9	LINE OUT2	受信のライン出力 (0dBm)、スケルチ無効
16	LINE IN1	送信外部変調入力1 (0dBm)
5, 10, 15, 21, 25	E	GND

だ。

JST-135側	パソコン側	コメント
Pin 9 (Line out)	マイク入力
Pin 16 (Line in)	ヘッドフォン	LRどっちでもいい
Pin 15他 (GND)	GND
Pin 13-14	-	DSUBコネクタ内で短絡させる

• パソコン側は、タブレットPCの4極3.5mmコネクタ(MIC/ヘッドフォン)で音声を入出力することにした。
• さすがにデカップリングしないと変なDC電圧が流れ込みかねないので、入力側に+極を向けるよう、音声入出力それぞれに電解コンデンサ(22uF/50V)を直列にかましておいた。
• ご愛敬だが、Pin 13のMIC MUTEは電圧をかけるとフロントパネル側のマイク入力を殺せる。都合よくPin14に13.8Vが吐かれているので、Pin13-Pin14をつないでおくことにする。

送受信テスト。

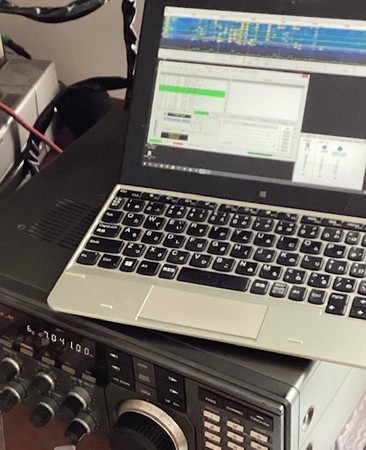

• JST-135で国内FT8周波数7.041MHz USBに合わせ、WSJT-Xに音声帯域を流し込んでみると、問題なくデコードされる。入力レベルを調整する。

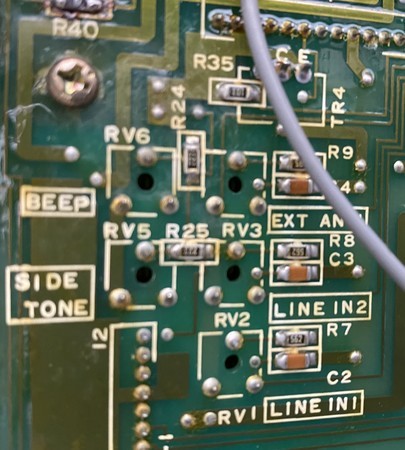

• 手動でPTTを押し送信してみた所、ほんのわずかしか出力が出ない。PC側のAF出力を上げても同様。無線機の入力レベルがひどく低い模様。取説によると無線機裏側にLINE入力用の半固定抵抗(RV1, RV2)が入っているという。先述の通り入力レベル0dBm基準らしいのだが。
  • LINE 1のVR (RV1)をあげてみると変調がかかりだし、入力レベルは適正になった。

• • 入出力にはアッテネータをかます必要があるとみてたが、0dBm前後で入出力するので、まあまあちょうどよかった。
• 何度か送信してみると、PSK Reporterであちこちに届いていることは確認できた。マトモな変調信号がお空を飛んでいるらしい。
